Rövid határidővel szállítunk kis- és nagyvasúti síneket, darupályasíneket, vályús Phoenix síneket, európai, amerikai és orosz profilokat.

Vállaljuk különböző profilú sínek rövid határidővel történő beszerzését, a sínek hajlításával, megmunkálásával együtt. Az alábbi síntípusokból az igényének megfelelően választhat.

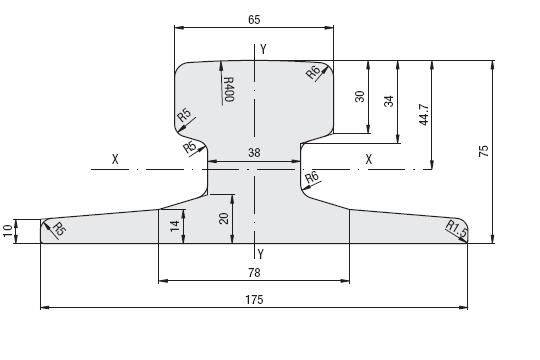

Darupályasín

DIN 536/1991 szerinti méretekben

Profil Min.
szakítószil.
[N/mm2]		 Magasság
[mm]		 Talp-
szélesség
[mm]		 Fej-
szélesség
[mm]		 Gerinc-
vastagság
[mm]		 Tömeg
[kg/m]
A 45 690 / 880 55 125 45 24 22,10
A 55 690 / 880 65 150 55 31 31,80
A 65 690 / 880 75 175 65 38 43,10
A 75 690 / 880 85 200 75 45 56,20
A 100 690 / 880 95 200 100 60 74,30
A 120 690 / 880 105 220 120 72 100,00
A 150 690 / 880 150 220 150 80 150,30
MRS 51 (PRI7/CR 104) 690 / 880 127 127 63,5 25,4 51,59
MRS 52(CR 105) 690 / 880 131,76 131,76 65,09 23,81 52,09
MRS 67 690 / 880 146,05 131,76 87,31 31,75 66,97
MRS 85 690 / 880 152,4 152,4 109,22 31,75 84,83
MRS 87A (PRI 85) 690 / 880 152,4 152,4 101,6 34,93 86,80
MRS 87B (CR 175) 690 / 880 152,4 152,4 102,4 38,1 86,80
MRS 125 690 / 880 180 180 120 40 125,00
MRS 221 690 / 880 160 220 220 145 221,40

Vignol-sín
Profil Min.
szakítószil.
[N/mm2]		 Magasság
[mm]		 Talp-
szélesség
[mm]		 Fej-
szélesség
[mm]		 Gerinc-
vastagság
[mm]		 Tömeg
[kg/m]
S 7
 540 65
50
25
5
7,00
S 10
 540 70 58 32 6 10,00
S 14
 590 80 70 38 9 14,00
S 18
 540 / 690
 93 82 43 10 18,30
S 20
 690 100 82 44 10 19,84
S 24 690 115 90 53 10 24,40
S 30
 690 108 108 60,3 12,3 30,03
S 33
 690 134 105 58 11 33,47
S 41/10
 690 138 125 67 12 41,38
ASCE 85 (GX 42) 835 131,76 131,76 65,09 14,16 42,16
S 49 (E1)
 880 149 125 67 14 49,43

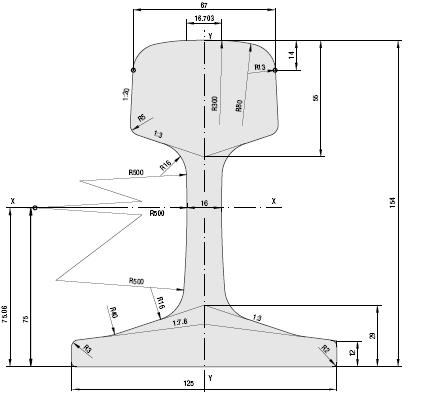

S 54
 880 154 125 67 16 54,54
UIC 60 (E1)
 880 172 150 72 16,5 60,34

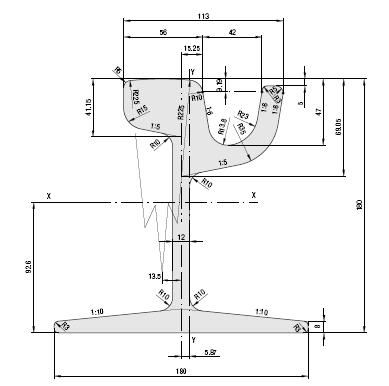

Vályús sín – Phoenix-sín
Profil Magasság
[mm]		 Talp-
szélesség
[mm]		 Fej-
szélesség
[mm]		 Futófelület-
szélesség
[mm]		 Vályú-
szélesség
[mm]		 Tömeg
[kg/m]
PH 37
 182
150
127
52,5
60,5
56,50
PH 37a 180 180 135 60 60 66,90
Ri 59N
 180 180 113 56 42 58,19
Ri 60N
 180 180 113 56 36 59,74

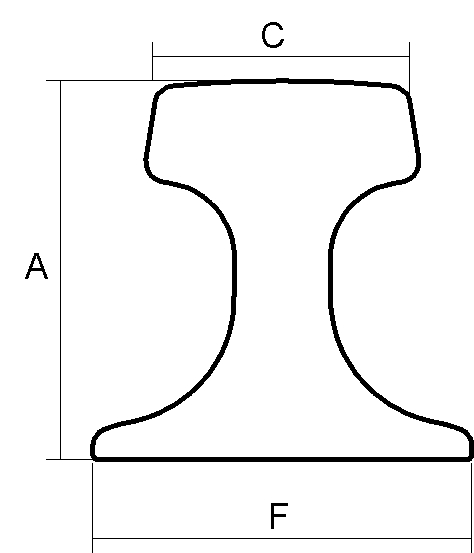

Orosz KP darusín – GOST 4121-96 szerint
Profil
Méretek
Tömeg
[kg/m]
A C F
[mm] [mm] [mm]
KP 70
120
70
120
52,77
KP 80
130
80
130
64,24
150
100
150
89,05
170
120
170
118,29
KP 140
170
140
170
146,98

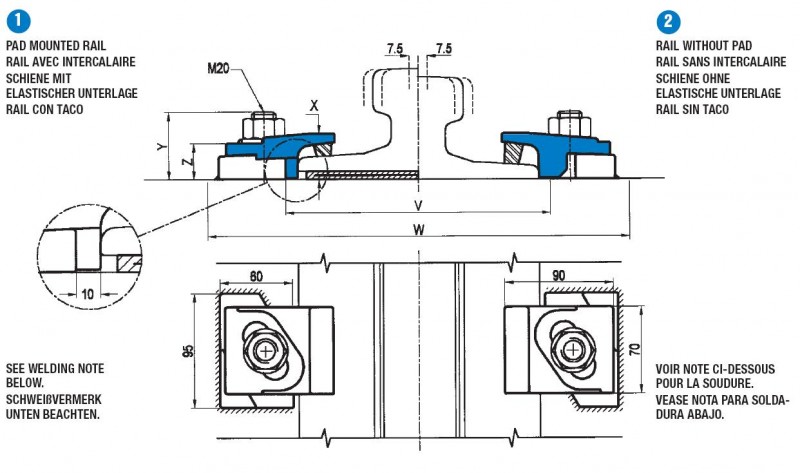

Amennyiben a sín rögzítésére, a pálya építésére, kivitelezésre is megoldást keres,
kérjük hívjon minket, segítünk!
