Energiaellátó rendszer
Az energia- és adatátvitelt szolgáló különböző "eszközök" széles választékával a Wampfler ezen a piacon igazi teljes megoldást kínál. Sikerünk receptje a standard alkotóelemekből álló, de a feladatra szabott megoldások kifejlesztése, olyan "építőkocka rendszer", amelyet évek és évtizedek alatt építettek fel és tökéletesítettek. És amelyre a (nagy)iparnak és a kisiparnak egyformán szüksége van.

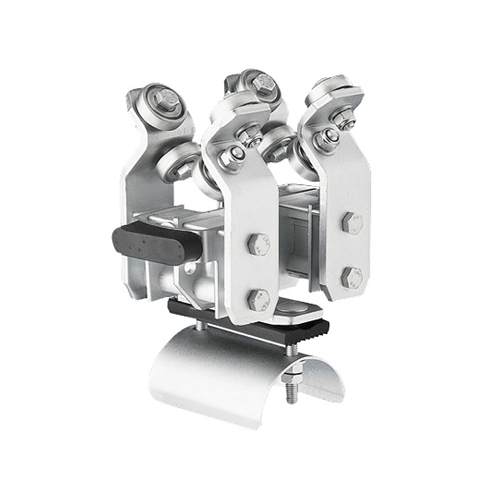

Kábelkocsi
- Kiérlelt standard program építőkocka rendszerben
- Egyenesvonalú, kör alakú és íves pályákhoz
- Haladási sebességek 120 m/perc értékig
- Energia hozzávezetések lapos vagy kör alakú vezetékekkel illetve
tömlőkkel - Rozsdamentes, saválló és robbanásbiztos kivitelek
 |

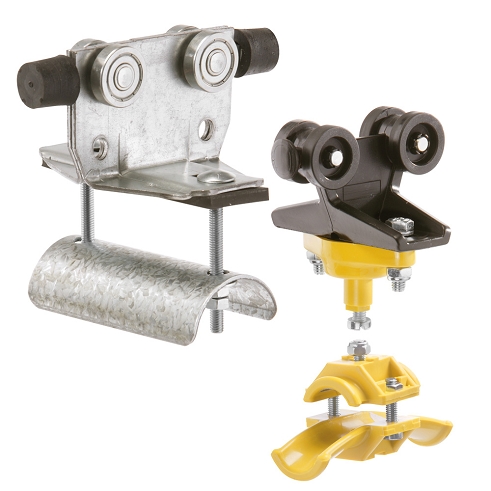

Kábelkocsik acélsodronyokhoz |
A Wampfler kábelkocsi program olyan |
|---|---|---|
 |

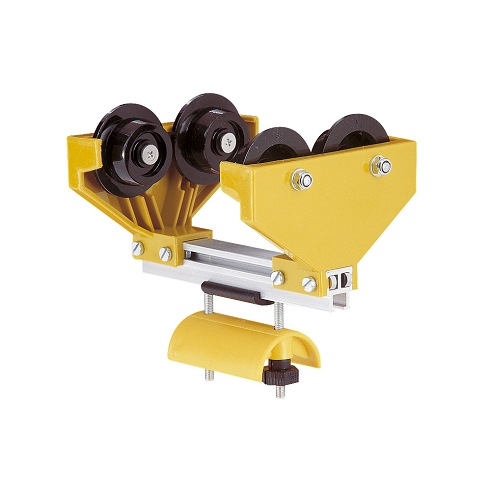

Kábelkocsik C sínekhez Terhelhetőség 125 kg-ig, egyenes vonalú |
|
 |

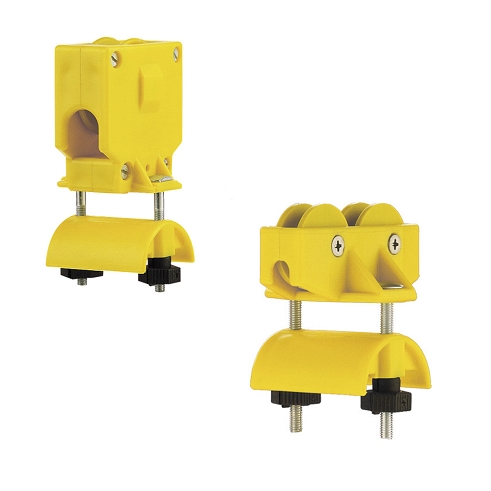

Kábelkocsik négyélű sínekhez Terhelhetőség 36 kg-ig, különösen |
|
 |
Kábelkocsik I tartókhoz Terhelhetőség 20 kg-ig |

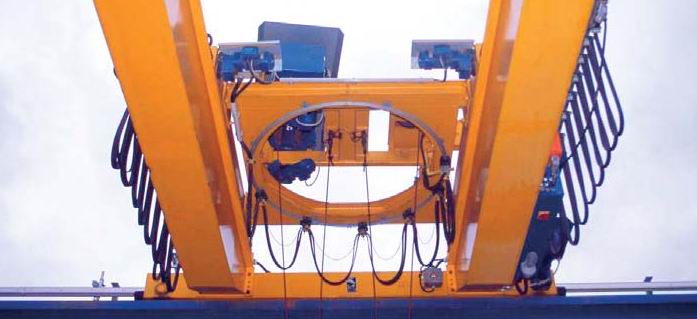

Nagyméretű Wampfler kábelkocsik – nagy sebességű és nagy terhelésű feladatokhoz, mint pl. markoló darukhoz, konténer rakodó darukhoz, önműködő híddarukhoz és tolópadokhoz. További alkalmazási lehetőségek vannak pl. a környezettechnikában (komposztáló berendezések, silók, stb.). Ezeket a berendezéseket teljesen legyártott és előszerelt állapotban lehet kiszállítani. Kiegészítő szolgáltatásként a régi berendezéseket leszerelik és eltávolítják. A rendkívül nagy sebességekhez és rendkívüli üzemeltetési feltételekhez a konténerdaruk összes típusához kifejlesztettünk egy standard programot, amely maximalizálja a mi energia hozzávezető rendszereink megbízhatóságát és optimalizálja a teljes rendszer élettartamát. |
 |

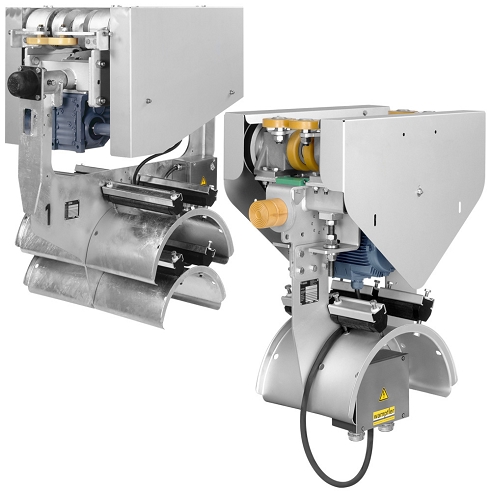

Meghajtott kábelkocsik I tartókhoz
|

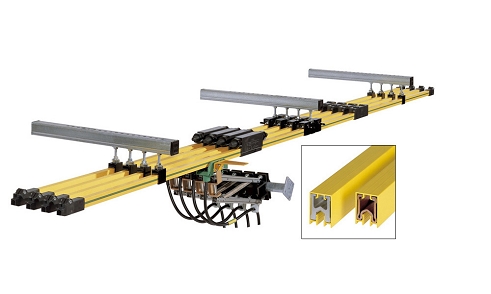

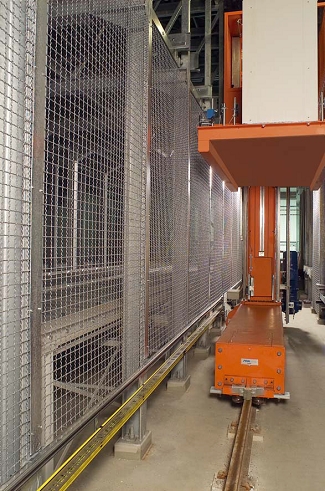

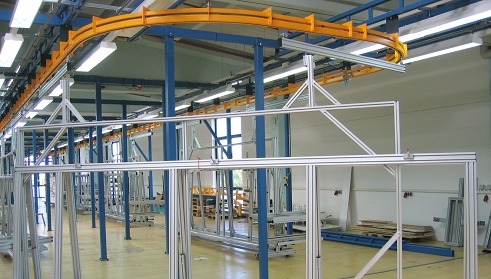

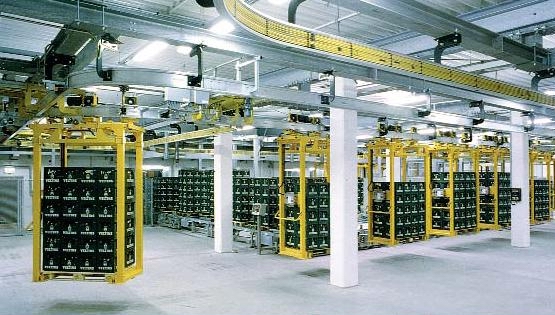

Csúszóvezeték
- Az energia és az adatok biztonságos
és kifogástalan átvitele
Áram terhelések 10 és 2.000 A között
Változó pólusszám- Az alkalmazásnak megfelelő
megoldások
|

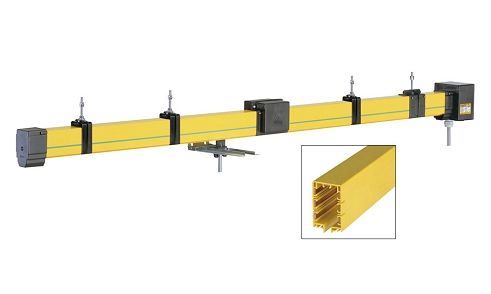

Tokozott csúszóvezeték max. 5, ill. 7 pólusig, egyedi felszerelés, különböző csatlakozási rendszerek a szerelési- és üzemi feltételekhez való alkalmazkodás érdekében,
bel- és kültéri felhasználáshoz, egyenes vonalú és íves pályákhoz, áramterhelés 35 és 140 A között
|
A Wampfler cég csúszóvezetékei az energia 2.000 A-ig) és az adatok átvitelére szolgálnak. Az adatátvitelhez „adatfém” síneket használunk. A Powertrans® elektronikus Wampfler rendszer nagyon hatékony kiegészítés ahhoz, hogy biztosítani lehessen a nehéz körülmények közötti hibamentes adatátvitelt. A Wampfler csúszóvezetékeket bármilyen pólusszámnak és beépítési helyzetnek megfelelően lehet alkalmazni és ezek könnyen és gyorsan szerelhetőek. Az áramvezető sínek konstrukciója robusztus és így nehéz üzemi körülményekhez is megfelelő. Az erőteljes csatlakozó elemek biztonságos és tartós áramátvitelt garantálnak. Így ezek a berendezés hibamentes üzemét biztosítják. A rendszerben használt áramszedők többszörösen mozgékonyak, hogy a szerelési tűréseket és az üzemeléstől függő pálya egyenetlenségeket kiegyenlíthessék. Ezzel a megszakítás nélküli energia- és adatátvitelt érjük el és a kopást a minimálisra csökkentjük. 10 m/mp sebesség is lehetséges |
|
|---|---|---|
|
Pólusonként szigetelt
|
 |
|
|

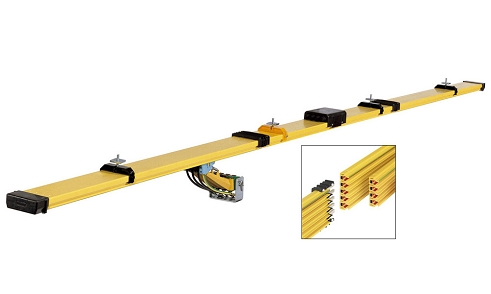

Kompakt csúszóvezeték Szabványosan 3, 4 vagy 5 pólus; kompakt síntartóval (csak egyetlen rögzítőcsavarral), 7 vagy 8 pólusú rendszereket lehet
megvalósítani, áramterhelés 10 és 125 A között
 |
 |
|

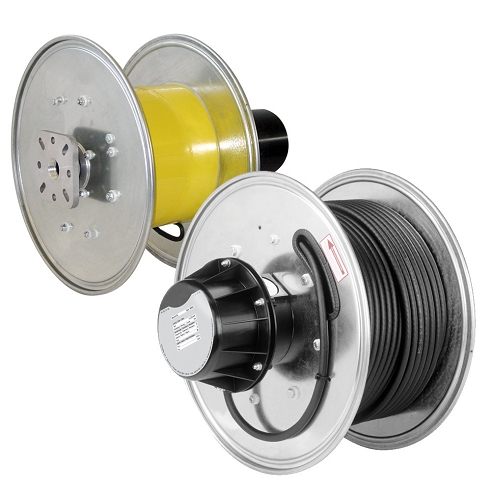

Rugós kábeldob
- Feltekercselési átmérő 150 és
500 mm között - Építőkocka rendszer
- Hosszú élettartamú rugók
- Rugók veszélytelen kicserélése
a kazettás rendszer révén - Rendkívül könnyű kivitel
- Védettség: szabványosan IP65
- Feltekercselési hosszak 70 m-ig
- Feltekercselési sebességek
63 m/perc-ig
Rugós kábeldobok
1-től 35 mm2 keresztmetszetig
és max. 63 m/perc sebességig
A Wampfler rugós kábeldobokkal az emelési és szállítási műszaki feladatokat optimálisan lehet megoldani. A robusztus konstrukció szavatolja a megbízhatóságot a nehéz üzemben is.
A dob a teljes élettartamra alkalmas kenéssel ellátott két golyóscsapággyal csapágyazott.
A csúszógyűrű test áramot vezető részeit és a rugóteret egymástól elválasztva rendezték el. A rugókat
egy védelmet biztosító kazettába szerelték be és azok biztonságosan cserélhetők ki. Ily módon rugós kábeldobjaink a
legszigorúbb nemzetközi biztonságtechnikai előírásoknak is megfelelnek.

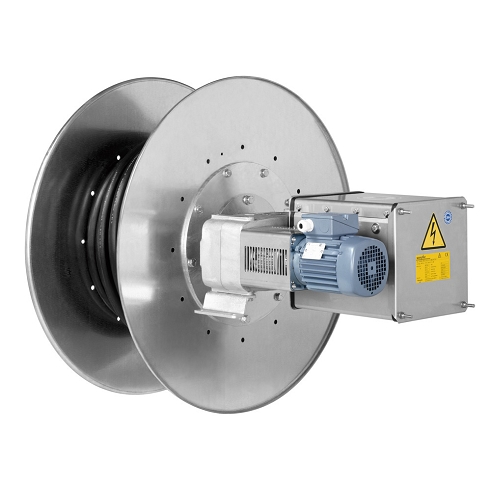

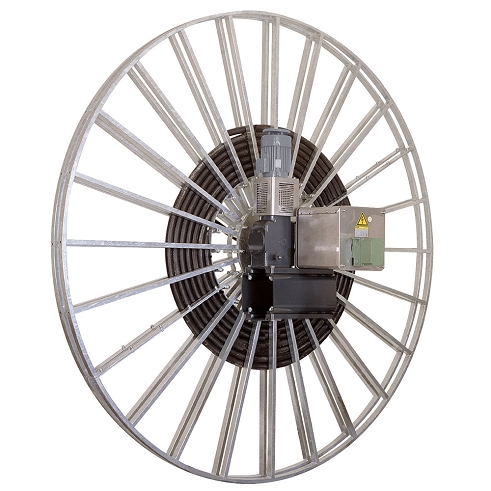

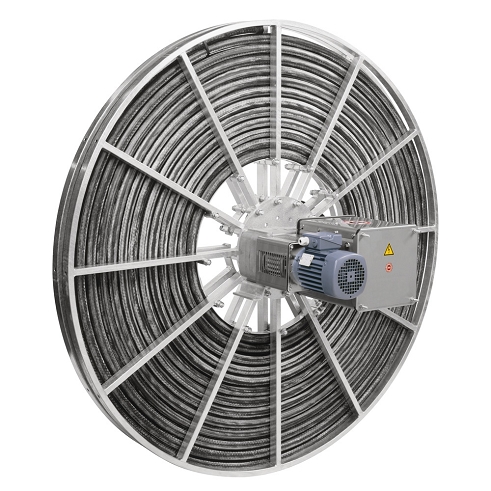

Motoros kábeldob
- Optimális típusváltozatok, bármilyen felhasználási esetre kialakított módon
- Kompakt, helytakarékos építési mód
Kis karbantartási igény - Tekercselési átmérő 0,25 és 8 m között
- Tekercselési hosszak 800 m-ig
- 180 m/perc tekercselési sebességig
Meggyőződvén az állandó mágneses tengelykapcsolók előnyeiről, a Wampfler cég olyan teljes és kiforrott típus sorozatot fejlesztett ki, amely nagy teljesítmények és szinte minden felhasználási terület esetében lehetővé teszi egy szabványosított és bevált hajtási rendszer költségtakarékos alkalmazását. Emellett létezik egy egész sor meghajtási megoldás a vevői igényeknek megfelelően.
Ahhoz, hogy felnőhessünk az összes igényekhez, a hosszú elmozdulási utak és a nagy sebességek esetében frekveniaváltós hajtások állnak rendelkezésre. Annak érdekében, hogy vezetékeket és tömlőket biztonságosan és hibamentesen tekercselhessünk fel, szállítjuk az összes szükséges alkotóelemet és széles választékban a tartozékokat. A dobokat feltekercselt és bekötött vezetékkel tudjuk szállítani. Sok tekercselhető típust és keresztmetszetet raktárról tudunk szállítani.
Minden alkotóelemet modulárisan építünk rá a hajtóműre (építőkocka rendszerben).
 |
Széles tekercselésű WALKER Híddarukhoz a horgon lévő |
|---|---|
 |

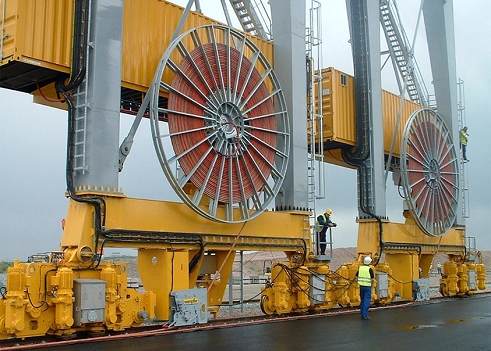

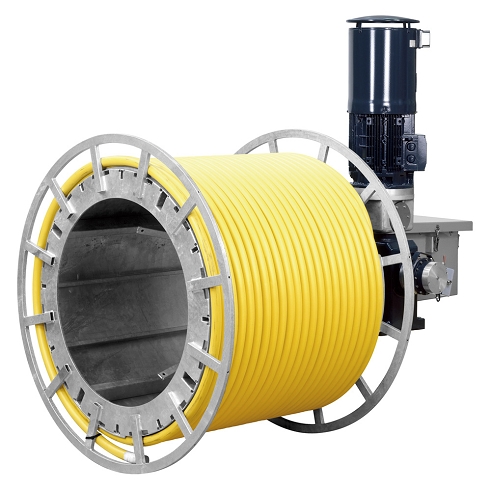

3-2-3 tekercselésű Cruiser motoros kábeldob 1000 m hosszig, max. 60 m/min sebességhez |
 |
Spirális tekercselésű Sprinter |
 |

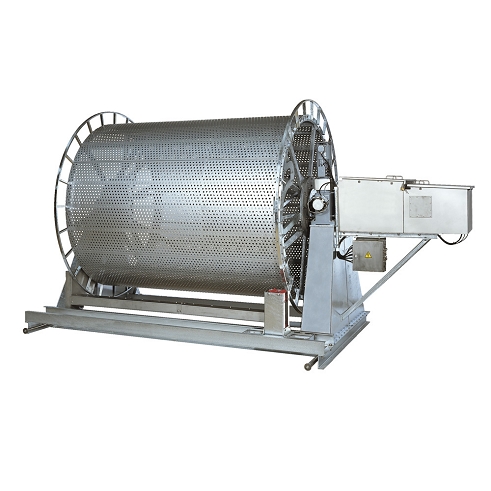

Széles tekercselésű Runner motoros kábeldob csévélő készülékkel 800 m 20 kV-os kábel feltekercseléséhez |
 |
Egy soros széles tekercselésű Climber motoros kábeldob függőleges alkalmazásokhoz (spreader) |

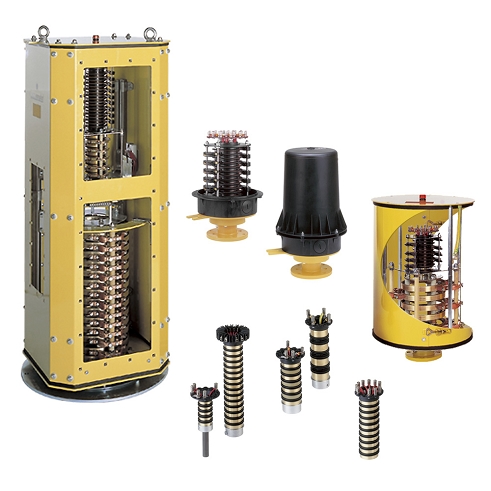

Csúszógyűrű testek
- Szabványos és különleges kivitelek az áram és az adatok átviteléhez
- Gyűrű átmérő 30 és 320 mm között
- Áramerősségek 1.200 A értékig
- Feszültségek 24 kV értékig 0- 20 mA analóg jelek, 500 kbaud-ig digitális jelek átvitele
- Sorbarendezés egészen 100 pólusig

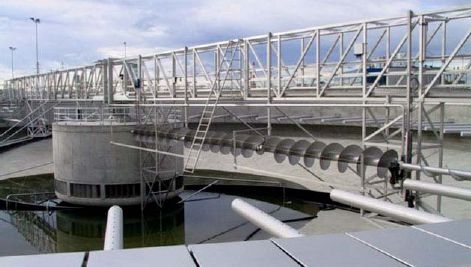

A Wampfler cég csúszógyűrű testjeit a legkülönbözőbb típusú forgó fogyasztók áramellátásához használják fel. Ezeket alkalmazzák például forgódaruknál, forgó kihordóknál (szennyvíztisztító berendezésekben), körhintáknál, manipulátoroknál, forgóasztaloknál, antenna berendezéseknél, forgószínpadoknál, csomagoló
gépeknél vagy kábeldoboknál. Kiegészítő forgó átvezetők folyadékokhoz (víz, hidraulika olaj, stb.) és gázokhoz (sűrített levegő, argon, stb.) is szállíthatók.
A Wampfler kínál továbbá nagy választékban tartozékokat és különleges kiviteleket is (pl. nagy átmérőben, szélsőséges alkalmazási feltételekhez, optikai vezetékeket, nagyfeszültségű berendezéseket, stb.).
Színpadtechnika
